前段时间接到个项目是为客户设计医院数字减影血管造影DSA检查室中央空调,近年来医疗技术不断提高,新型医疗设备、设施相继出现,把原来很复杂的检查治疗变成微创甚至无创技术,DSA(D igitalSubtraction A ngiography)即数字减影血管造影仪,就是这种现代化医疗设备的代表。在空调设计中,由于DSA 室中医用设备的特殊性,其设备冷负荷要远远大于普通医用房间,这就决定了DSA 室的空调设计除了按常规考虑围护结构、人员、灯光等负荷,更应该仔细核对设备负荷,必须重点考察DSA 设备的发热量来计算冷负荷,而这个问题往往被初做DSA 室空调设计者忽略。
一、DSA检查室中央空调使用环境

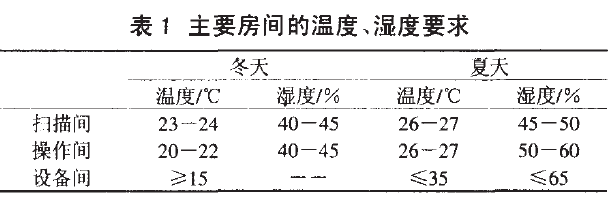

空调设计上,DSA 室与普通医用房间相比,所使用设备具有其特殊性,所以负荷计算方法不能完全按照常规方法进行。通常,一个完整的DSA 室组合包括DSA 扫描室及其辅助用房,辅助用房一般包括操作间、准备室、更衣室、设备间。DSA 扫描室内置扫描床;操作间内置控制台、病人监视屏幕等设施;准备间内置洗手池、灭菌器;设备间内放置计算机柜和配电柜。扫描室是病人进行病情检查的地方,冬季病人检查时要脱去外衣,如果室内温度过低,检查时间较长,很容易着凉,加重病情;夏天因扫描室通风不畅,易使温度过高,湿度过大,对病人和设备都是不利的。DSA 室及其辅助用房的温湿度要求如:表1 所示。
二、DSA检查室中央空调设计要求
为了达到温湿度要求,合理的空调设计变得非常重要,而负荷计算是合理设计的基础,对于DSA室,按常规计算方法进行负荷计算,常常出现室内温度过高的现象。这主要是由于没有充分考虑设备的散热量。这些房间里的,设备散热量是房间热负荷的主要组成部分。初做DSA 室设计往往忽略其设备间设备发热量,或者根据已知的设备电量依照常规方法进行,这就会造成空调负荷计算过小,影响设备的运行。另一方面,一些设计师习惯于利用一定换气次数的通风解决设备间温度过高的问题,但由于DSA 室设备放热量很大,即使换气次数相当多,温度依然很高,所以这种方法的实际效果并不好。
三、DSA检查室中央空调设计方法案例

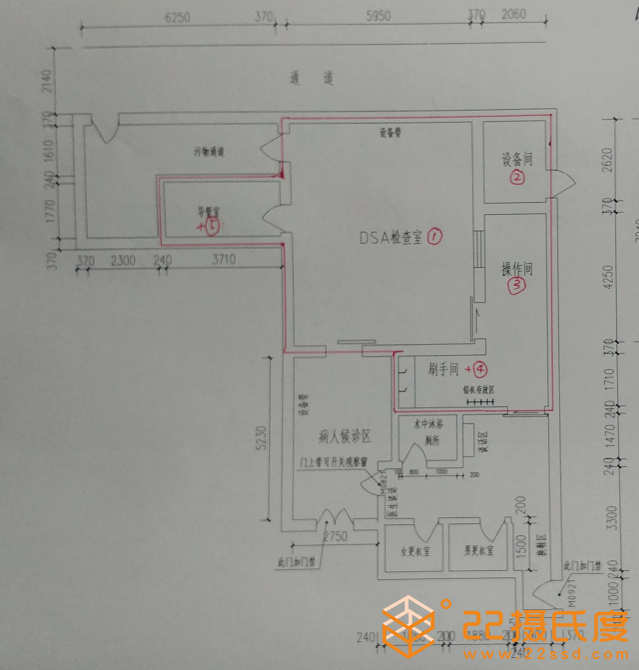

下面以崇州人民医院数字减影血管造影DSA 室空调设计为例,说明用公式法及换气次数法计算DSA 室等房间的负荷与实际情况的差别。DSA 室及辅助用房平面图见图1。
图1 DSA 室及其辅助用房平面图
依据常规方法对其进行设备负荷计算:CLM=1000·n1·n2·n3NM/η。CCLM(1)式中,CCLM为电动设备散热形成的冷负荷,W ;NM 为电动设备的安装功率,kW ;n1 为同时使用系数,一般可取0.5~1;n2 为安装系数,一般可取0.7~0.9;n3为电动机的负荷系数,按实际测定,一般为0.4~0.5;η为电动机功率,一般可取0.8~0.9;CCLM为电动设备和用具散热的冷负荷系数,可查表得出。
四、DSA检查室中央空调制冷量算法。
设备间电动设备的安装功率为20kW ,n1 取1,n2 取0.8,n3 取0.5,η取0.8,设备连续使用6h,CCLM查表为0.70,代入式(1)得出设备散热冷负荷为7kW 。但与设备厂家进行散热量测算后发现设备的实际散热量为11.6 kW ,实际散热量是计算值的1.6 倍。由此可见,计算的散热量远远小于设备的实际散热量,但不同厂家的选件配置,散热量稍有差别。在本设计中,设备间夏季空调负荷约为450W /m 2,
所以,如果忽略了设备间内设备的发热量或按换气次数法计算,得到的空调负荷是要小于实际负荷的,因而依据计算负荷选择的空调设备也是不能满足DSA 室夏季供冷要求的。
|
